BREVA ST

Plus de vues

BREVA ST

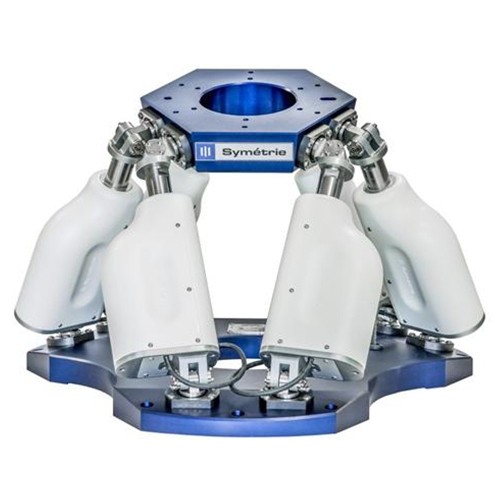

HIGH ACCURACY ADJUSTMENT HEXAPOD

BREVA hexapod can be used in any orientation: vertical, horizontal, upside down…

Etendue Tx, Ty (mm)	± 75
Etendue Tz (mm)	± 50
Etendue Rx, Ry (deg)	± 20
Etendue Rz (deg)	± 22
Résolution Tx, Ty, Tz (μm)	0.5
Résolution Rx, Ry, Rz (μrad)	2.5
Répétabilité Tx, Ty (μm)	± 0.5
Répétabilité Tz (μm)	± 0.5
Répétabilité Rx, Ry, Rz (μrad)	± 2.5
Vitesse (mm/s; deg/s)	0.8; 0.25
Rigidité X, Y (N/μm)	5
Rigidité Z (N/μm)	32
Capacité de charge utile (kg)	200 (vertical orientation) 80 (horizontal orientation)
Type de moteur	Stepper motor, gearhead
Ecart de température de fonctionnement (°C)	0 to + 50
Matériaux	Aluminum steel stainless steel plastic
Taille plate-forme mobile (mm)	Ø289
Ouverture centrale (mm)	Ø120
Hauteur en position médiane (mm)	350
Masse (kg)	36
Longueur de câble (m)	3
Options	Absolute encoders Clean room compatibility Vacuum compatibility Customized platform design
Type de contrôleur	ALPHA
Interface	Ethernet, USB
Source de courant	110-240 VAC / 50-60 Hz

Description: Détails

BREVA hexapod has been specially designed to provide high angular accuracy. It allows angular positioning of objects like samples, probes or sensors with a resolution of 0.5 µm or 2.5 µrad.

It comes in 3 different versions depending on its motorization: DC, stepper or brushless motors.

BREVA hexapod can be used in any orientation: vertical, horizontal, upside down…
Applications: ► Optics positioning without operator intervention

► Adjustment for assembly

► Sample micropositioning on diffractometer for synchtrotrons beamlines

► Microwave antennas testing
